日本MEDTEQ IPB傳感器階躍響應夾具(SRJ)-短指令
該設備允許用戶監視IBP傳感器的階躍響應，支持lec60601-2-34中頻率響應測試的替代方法，大多數IBP系統(監視器加傳感器) 具有相當?shù)偷念l率響應，因此在1EC60601-2-34中10Hz/3dB頻率響應是合理的測試。然而，據報道，測試是困難的:創建一個機械正弦波壓力模擬器在1Hz和10Hz，同時保持合理的低諧波失真。
在實踐中，典型的IBP傳感器具有至少250Hz的頻率響應，這足以高于1EC 60601-2-34中的限制可以忽略不計。降低的頻率響應通常是相當嚴重的模擬或數字濾波的結果，這需要去除噪聲，注意到一個典型的信號是每1mmHg25uV(0.000025V)。
如果可以顯示傳感器的響應足夠高以至于可以忽略不計，則可以使用電子模擬(例如使用MEDTEOIBPS)分別測試監視器。這就不需要對正弦波進行機械模擬。
原則上，一個簡單的一階系統的頻率響應(帶寬)可以用關系式BW=0.35/t近似，其中t是響應于階躍變化的10-90%上升或下降時間。
下面的波形取自存儲有階躍響應的IBP壓力傳感器，在典型的IBP電路中，通過將手指從打開的T型接頭上移開來快速釋放壓力，從而產生壓力突然下降2:
使用示波器上的自動“下降時間”功能，下降了90-10%，下降了1.3毫秒。其中使用的BW=0.35/噸=269赫茲。這只是一個粗略的估計，但關鍵是要顯示頻率響應遠遠高于10Hz的標準限制。

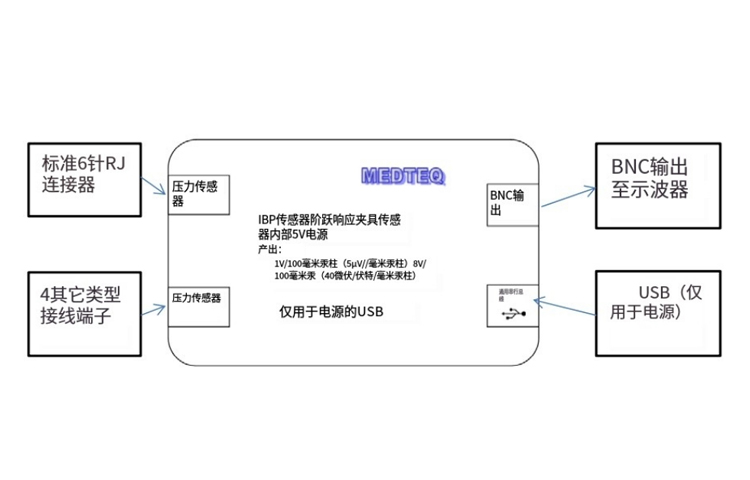

日本MEDTEQ IPB傳感器階躍響應夾具(SRJ)-短指令設備有以下輸入/輸出
該設備使用一個標準的USB供電的內部電子設備，并創建5.00V1%用于傳感器(獨立但不與USB電源隔離)
內部差分放大器為傳感器輸出提供400的增益。這意味著在5V電源下，5uVN/mmHg傳感器的輸出為1V/100mmHg(40uVN/mmHg為8V/mmHg)。
BNC輸出有一個沒有輸出濾波器的5600串聯電阻。
