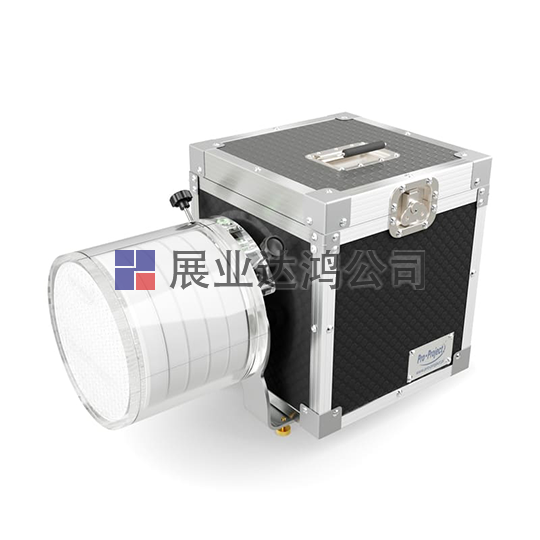

CT MK II模體產品介紹：
Pro-CT mk II 體?？捎糜诟鶕?jù) IEC 61223-3-5 和 AAPM（美國醫學物理學家協會）指南對計算機斷層掃描系統進行驗收和穩定性測試。該體模由放置在圓柱形容器內的多個測試模塊組成，該容器可以直接安裝在 CT 臺的支架上或可調節的支架上。它允許在臺上和臺外的測量中準確對齊。體模和水平輔助裝置上的標記為定位過程提供了進一步的便利。
Phantom 可用于進行以下測試：
-
幾何失真，
-
CT數（HU）測量，
-
噪音/均勻度，
-
文物，
-
機動特遣隊，
-
SSP,LSF,PSF,
-
北車,
-
空間分辨率，
-
Z 維空間分辨率，
-
對比度分辨率，
-
低對比度分辨率，
-
切片輪廓，
-
結盟，
-
線性度，
-
波束寬度。
CT MK II模體技術數據（可以修改用戶要求）：
-
主模塊包含 PMMA 部分，帶有一系列直徑 2 毫米、深 10 毫米、間隔 10 毫米的孔，
-
外徑 220 毫米，
-
長度 250 毫米，
-
可選的外梁硬化環：
-
- 380 mm 外徑 (04-417)
-
- 350 mm 外徑 (04-418)
-
- 300 – 380 mm 外橢圓直徑 (04-419)
-
- 450 – 550 mm 外橢圓直徑 (04- 420)
-
用于臺上和臺下測量的定位支架，
-
手提箱。

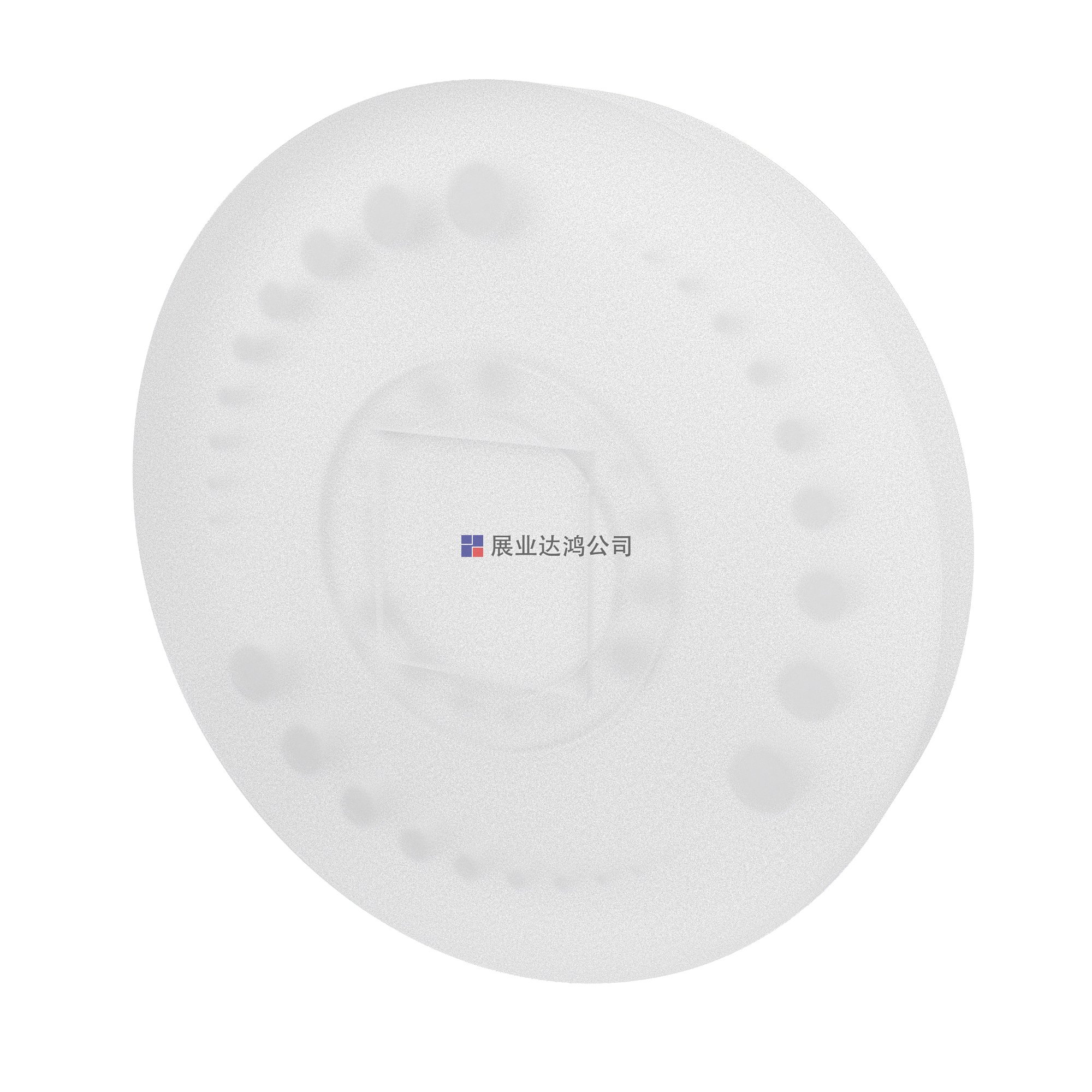

低對比度模塊
直徑：200 毫米
厚度 30 毫米
由 PMMA 制成
包含三組低對比度物體：在每組中，有相同密度的桿，高 20 毫米，直徑范圍為 1 到 15 毫米。組與周圍材料之間的對比度差異為 0.3、0.6 和 1%
可選的子切片目標具有 1.0% 的標稱對比度和 3、5 和 7 毫米的 z 軸長度。對于這些長度中的每一個，都有直徑為 3、5、7 和 9 毫米的對象 (04-411)
感光/對比模塊
直徑：200 毫米
厚度：30 毫米
包含 9 個棒狀光敏樣品 (ø25 mm)：PTFE、LDPE、POM-C、ABS、PA-6、PET、空氣、塑料水等價物和 PMMA – 模塊主體

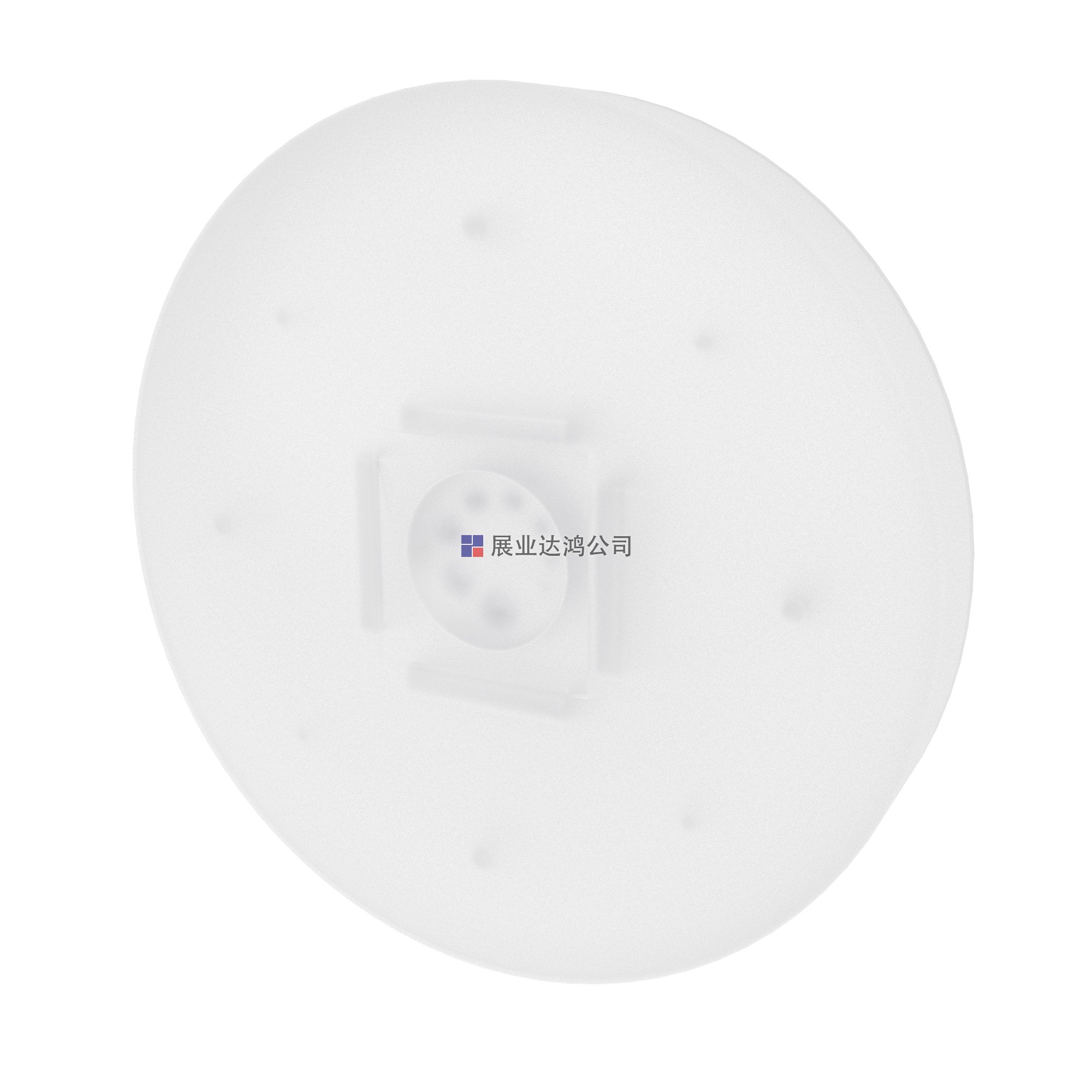

幾何模塊
直徑：200 毫米
厚度 30 毫米
包含兩對鋁線坡道，其斜角切線等于 0.5
斜坡中間在同一平面上相交，可以非常精確地評估切片位置
包含四根 ø5 毫米桿和四根 ø3 毫米桿，位于靠近體模外周的正八邊形頂點處，用于評估對稱性和圓形幾何形狀
可選的九個球體用于評估掃描儀對亞切片球形體積的成像，直徑：1.0、2.0、3.0、4.0、5.0、6.0、7.0、8.0 和 9.0 毫米 (04-413)
空間/高對比度模塊
直徑：200 毫米
厚度：30 毫米
包含 13 個同心放置的高對比度元件，用于從 1 到 13 LP/cm 的空間分辨率評估
兩個碳化鎢珠 ø0.18 mm 和 ø0.28 mm 用于 MTF 和 SSP 計算
線性擴展函數 (LSF) PTFE / PMMA 接口
點擴散函數 (PSF) - 空氣中的 0.25 mm 不銹鋼絲
可選的、附加的同心放置的高對比度元件，用于 14 到 30 LP/cm (04-414) 的空間分辨率評估

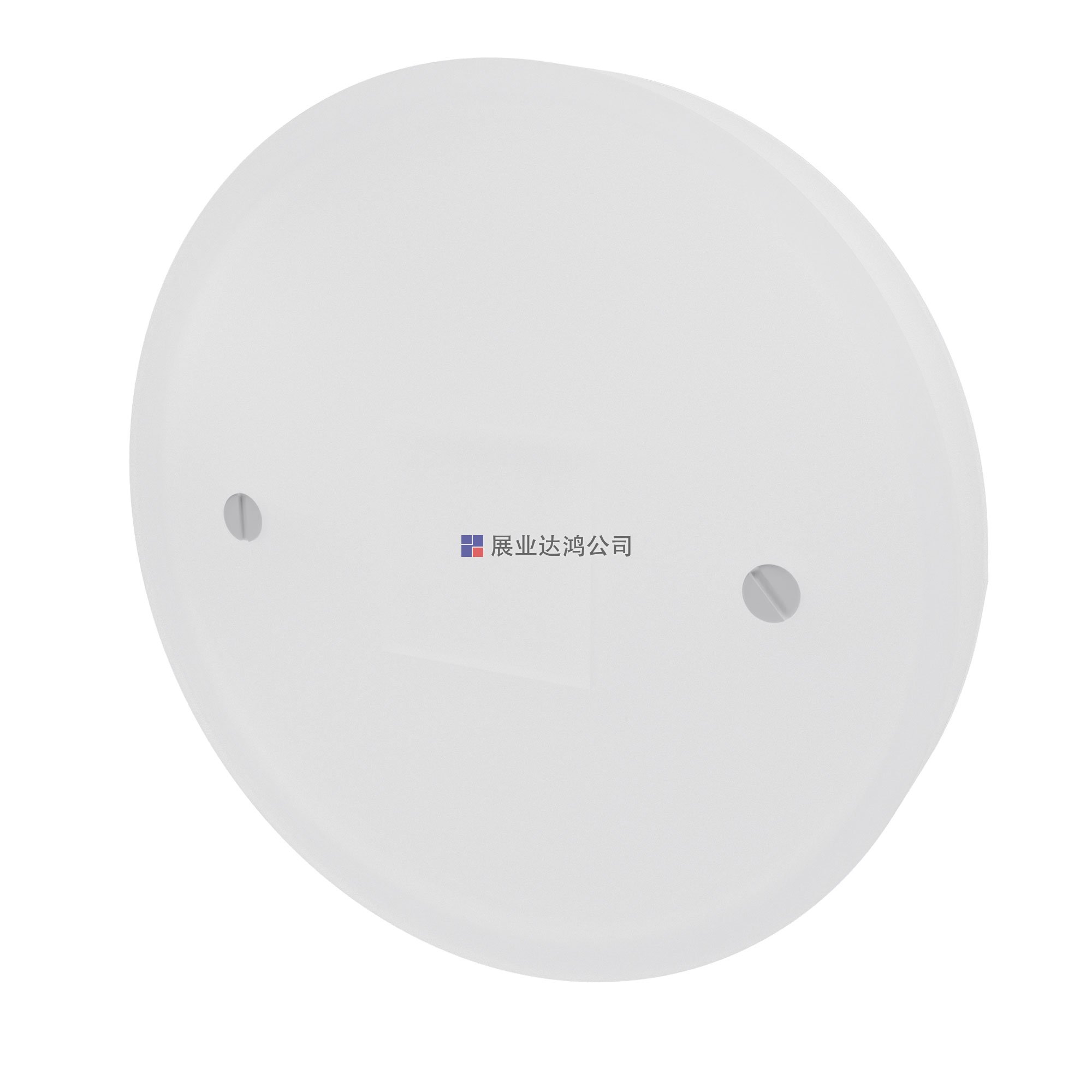

充水模塊
直徑：200 毫米
厚度 35 毫米
可以裝滿水

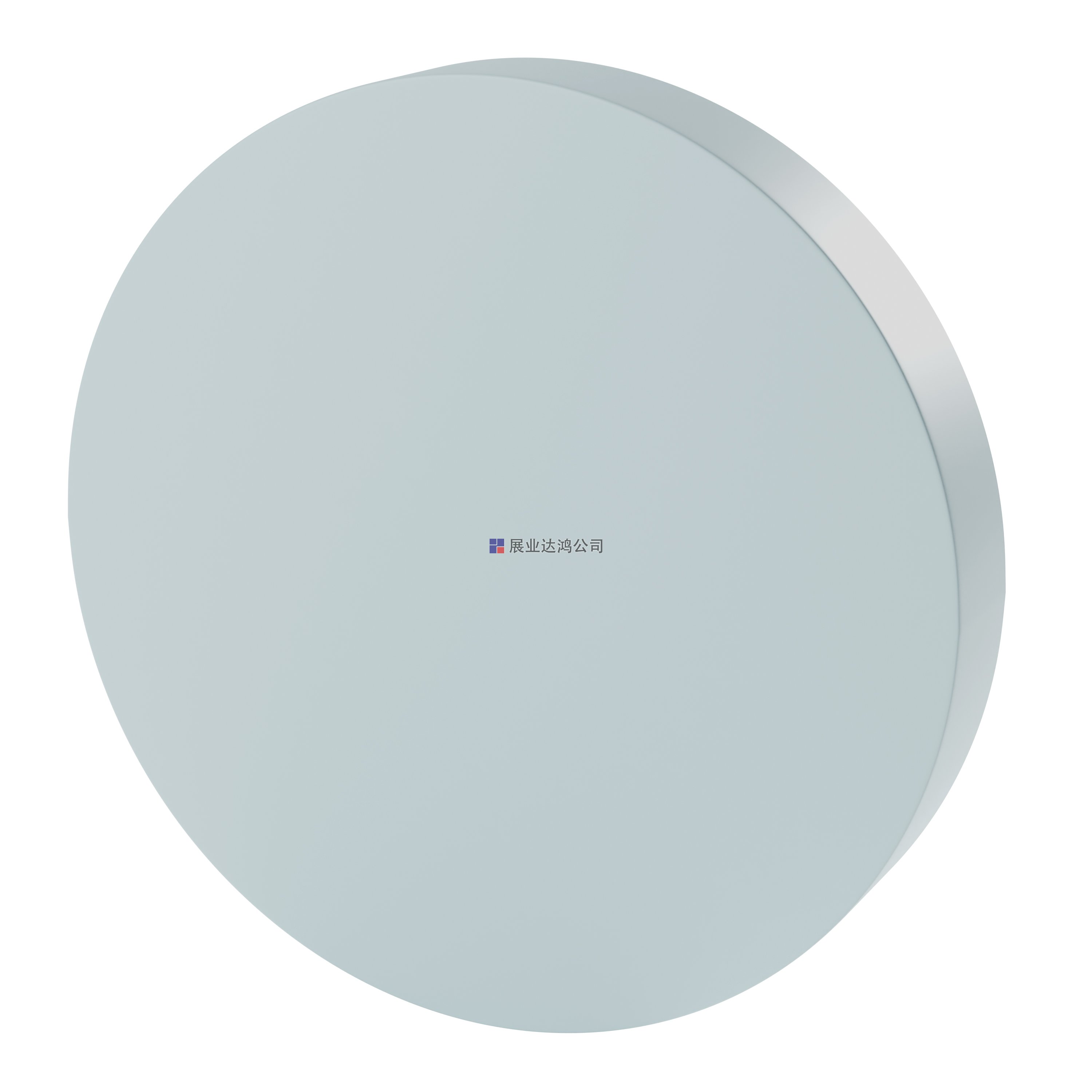

親水模塊
直徑：200 毫米
厚度 35 毫米
在 1% 的準確度內模擬真實的水

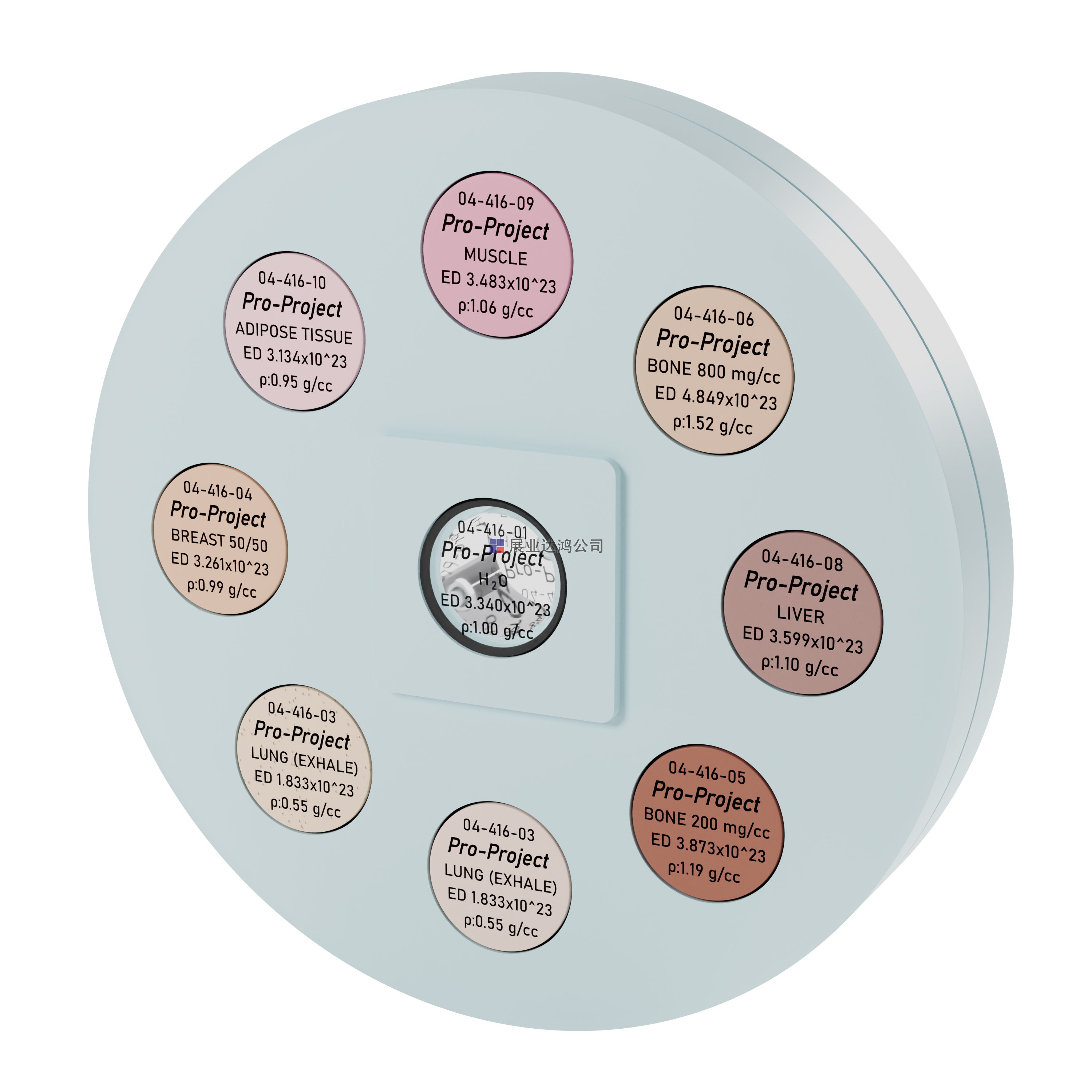

可選電子密度模塊 (04-416)
直徑：200 毫米
厚度：30 毫米
由 PMMA 制成的模塊
包含 10 種不同棒狀材料（直徑 25 毫米）的樣本，其物理和電子密度已知對應于以下組織：肺（吸氣）、肺（呼氣）、乳房（50.50）、致密骨、骨髓、肝臟、肌肉， 脂肪組織; 此外，一個帶水的樣品和一個可選的鈦棒
CT MK II模體產品特點：
符合：
- IEC 61223-3-5
- IEC 61223-2-6
- AAPM 指南
- ACR 指南
- 21CFR 1020.33 規范
CE認證
該手冊提供了進行每項測試、結果評估和注冊的詳細指南。
