CIRS 731-HN頭部模體產品詳情
—質子和光子治療的組織等效
CIRS 731-HN頭部模是一種擬人化的頭模，設計用于使用任何保形或IMRT質子治療系統1進行調試和治療計劃系統（TPS）驗證。
模體由等效于CIRS組織的材料構成，該材料模仿質子在1.5 KeV到15 MeV的質子在1.5％內和光子在1％內的參考組織。質子治療頭可用于從CT圖像采集到質子束傳輸驗證1,3的所有標準IMRT程序中。
詳細的內部結構的組織等效性使該體模成為在高密度梯度位置評估治療計劃的理想選擇，這在質子治療中尤其重要，例如氣孔與骨骼結構。內部結構包括大腦，具有皮質和小梁區分的骨骼，喉，氣管，完全開放的竇腔，鼻腔和口腔，以及具有明顯牙本質，牙釉質和牙根結構的牙齒。
731-HN型在大小和結構上均近似于普通男性頭部，從而可以使用任何患者定位或固定設備進行直觀設置。

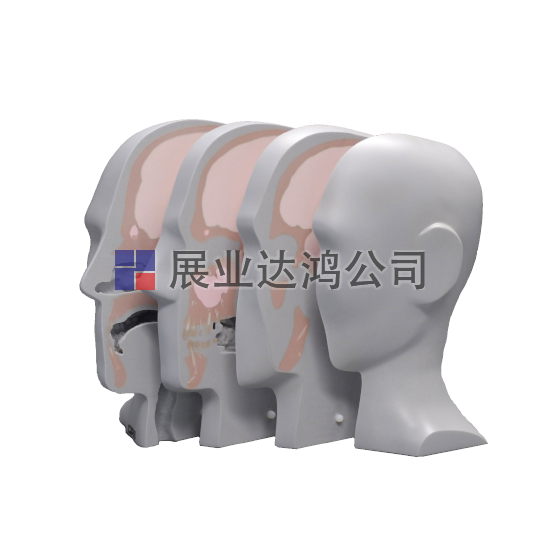

從矢狀面的近似中心開始，在顱尾方向上的三個膠片位置，將模體的一半以2 cm的增量進行切片。由于切片與CT軸向平面正交，因此與標準軸向切片相比，由殘留氣隙引起的偽影明顯減少。
通過將鎢BB放置在臼齒中并將鈦假體通過兩個螺釘固定在C3和C5椎骨上來增強質子系統的調試。
CIRS 731-HN頭部模特征
詳細的內部解剖結構，包括骨骼和空氣
矢狀方向上的三個膠片位置
質子和光子的組織等效
牙齒充填和脊柱假體
